    JCZ-50 掣震裝置

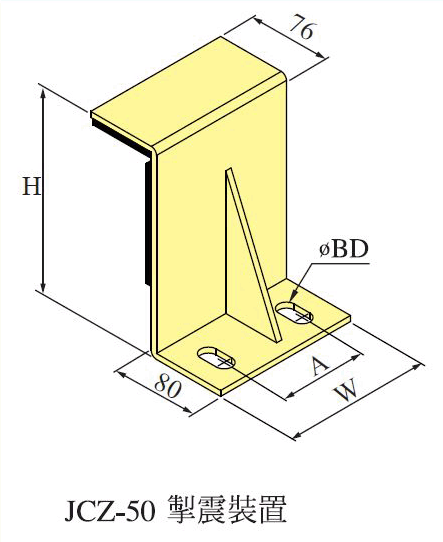

JCZ-50&100摯震裝置尺寸圖

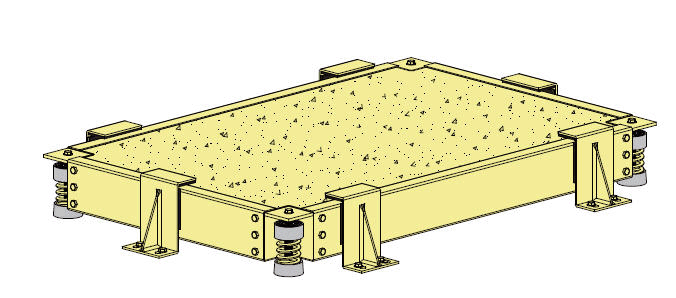

JCZ-50&100安裝示意圖



型號 尺寸(mm) 適用基座厚度
W H φBD
JCZ-50 150 210 18 6"

JCZ摯震裝置目錄下載 JCZ摯震裝置目錄下載處
JCZ250~600摯震裝置安裝說明下載 JCZ250~600摯震裝置安裝說明下載處

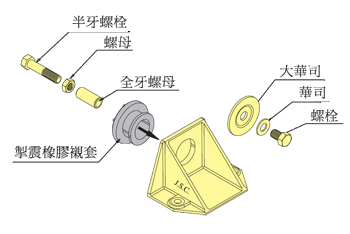

    JCZ-250~600掣震裝置

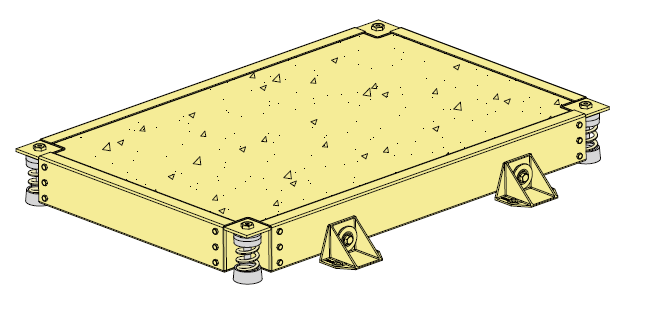

JCZ-250~600安裝示意圖 JCZ-250~600安裝示意圖

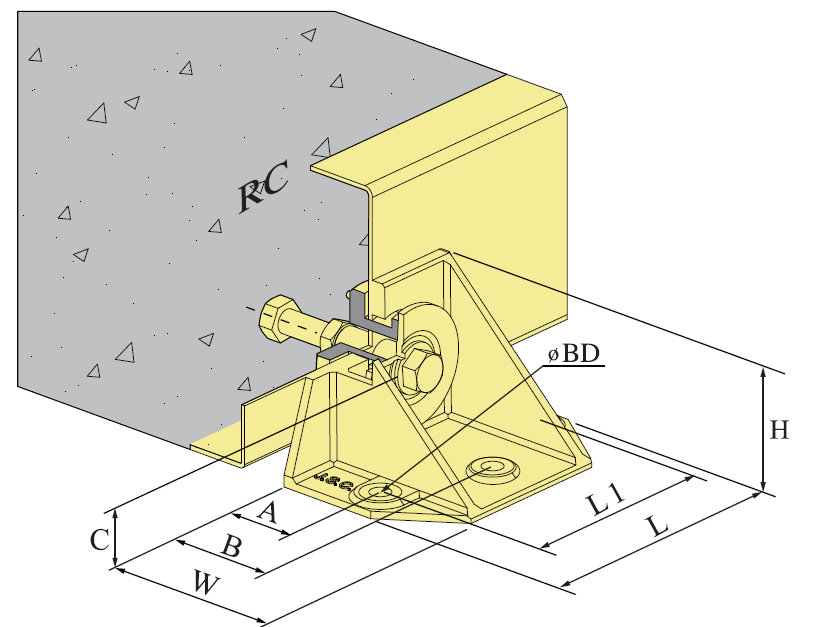

JCZ-50&100摯震裝置尺寸圖

型號 尺寸(mm) 螺栓組
L L1 W H φBD A B C
JCZ-250 180 140 120 110 14 60 * 60 M16
JCZ-500 220 170 170 160 18 90 * 90 M20
JCZ-600 220 170 200 195 18 90 165 120 M20

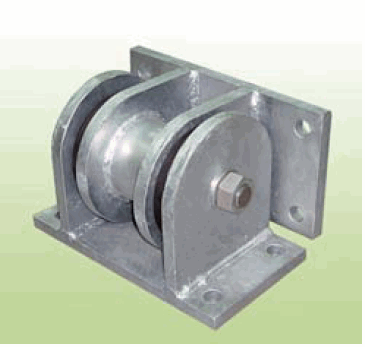

    JCZ-2000&2500掣震裝置
JCZ-50&100摯震裝置尺寸圖

JCZ-50&100摯震裝置尺寸圖

JCZ2000~2500摯震裝置安裝說明下載 JCZ2000~2500摯震裝置安裝說明下載處

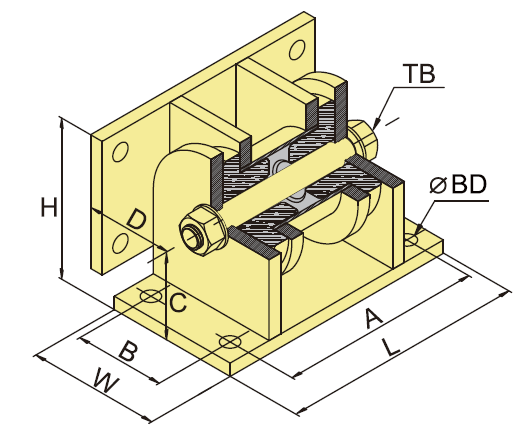

型號 尺寸(mm)
L W A B C D φBD H TB
JCZ-2000 310 160 260 110 117 107 19 187 M24
JCZ-2500 350 190 290 130 144 130 25 229 M30
