| SA氣墊式避震器 |
 |
| |
| 產品特色 |
| |
|
 |
氣壓式防振裝置，符合JISD-4101氣墊耐壓試驗標準。 |
|
自然頻率3Hz~5Hz，最大使用壓力4.5 Kg/cm^2。 |
|
本體採用多層防鏽烤漆。 |
|
本體採用Neoprene Rubber，一體成型氣密性佳。 |
|
防振效果極高，一般設備效率可達97%以上。 |
|
荷重範圍 50~3500Kg。 |
|
可加裝防油帽，防止一般油污腐蝕。 |
|
專利證書號：149934 |
| |
|
|
|
| 主要用途 |
|
| |
|
|
一般沖床、空壓機、冰水主機、泵浦。 |
| |
|
|
|
 |
| |

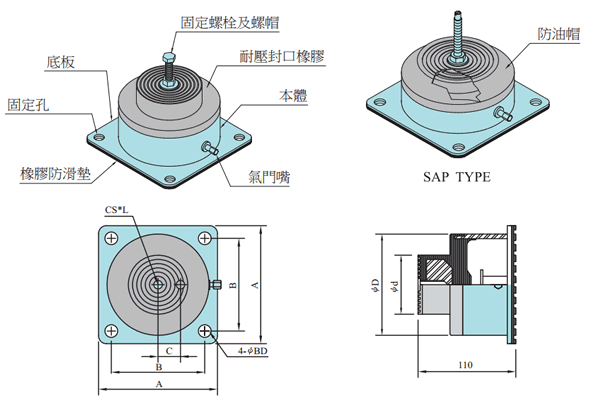

| 產品荷重/尺寸表 |
| |
| 型號 |
尺 寸 (mm) |
荷重 (Kgs) |
固定螺栓
CS*L |
| A |
B |
C |
øD |
ød |
BD |
Min |
Max |
| JSC-100-SA |
125 |
100 |
0 |
100 |
50 |
12 |
50 |
100 |
M10-40L |
| JSC-200-SA |
125 |
100 |
0 |
100 |
60 |
12 |
100 |
200 |
M12-50L |
| JSC-400-SA |
160 |
125 |
0 |
138 |
90 |
12 |
200 |
400 |
M12-50L |
| JSC-700-SA |
200 |
160 |
0 |
164 |
110 |
12 |
400 |
700 |
M12-50L |
| JSC-900-SA |
220 |
180 |
0 |
191 |
132 |
14 |
700 |
900 |
M16-60L |
| JSC-1200-SA |
250 |
200 |
0 |
212 |
150 |
14 |
900 |
1200 |
M16-60L |
| JSC-1600-SA |
300 |
250 |
0 |
263 |
190 |
14 |
1200 |
1600 |
M16-60L |
| JSC-2000-SA |
350 |
300 |
0 |
314 |
240 |
14 |
1600 |
2000 |
M16-60L |
| JSC-2800-SA |
400 |
350 |
90 |
353 |
270 |
16 |
2000 |
2800 |
M20-100L |
| JSC-3500-SA |
500 |
450 |
90 |
412 |
330 |
16 |
2800 |
3500 |
M20-100L |
|
| |
|
|
| |
