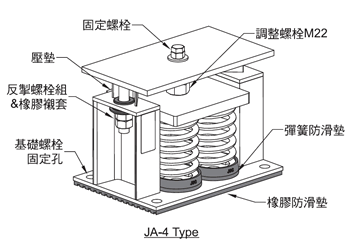

JA彈簧式避震器

產品特色


	彈簧表面採ED及烤漆處理，防鏽能力佳。
	彈簧防鏽能力通過ASTM B-117及CNS 8886鹽霧試驗測試。
	彈簧均經熱處理及應力消除處理，抗疲勞性佳。
	本體材質為碳鋼，表面採達克銹處理。
	底部防滑及反掣螺栓設計，安全性高。
	按裝簡單，附高度壓墊可固定使用高度。
	彈簧直徑大於下壓至額定撓度之高度的0.8倍，其彈簧壓實時之下壓量
	大於額定撓度之50%。
	彈簧撓度25mm~125mm。

主要用途

冰水主機

發電機組

管路系統

冷卻水塔

排送風機

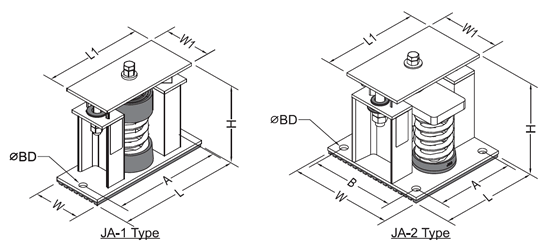

產品荷重/尺寸表

規格	尺寸 (mm)								固定螺栓
規格	L	W	L1	W1	A	B	H	øBD	固定螺栓
JA-1	260	100	210	100	230	-	195	16	M12
JA-2	205	220	205	125	165	180	200	16	M12
JA-4	270	190	270	150	230	150	200	16	M12
JA-6	400	170	400	170	370	140	197	18	M16
JA-9	420	250	420	250	384	214	197	18	M20
JAC-1	260	100	210	100	230	-	195	16	M12
JAC-2	205	220	205	125	165	180	200	16	M12
JAC-4	270	190	270	150	230	150	200	16	M12
JAD-1	280	125	280	125	250	95	225	16	M12
JAD-2	280	220	280	220	250	190	225	16	M12
JAD-4	380	210	380	210	350	180	225	16	M12
JAS-1	310	230	310	230	260	180	290	18	M16
JAS-2	320	280	320	280	270	230	305	18	M16
JAS-4	440	310	440	310	390	260	305	18	M16
JAF-1	370	260	370	200	320	210	390	20	M16
JAH-1	370	260	370	200	320	210	430	20	M16

型號	荷重範圍 Kgs	彈性係數 Kg/mm	適用撓度 mm	彈簧顏色
JA-1-100	90~110	4.0	25	黃
JA-1-150	110~150	6.0	25	白
JA-1-200	150~200	8.0	25	深綠
JA-1-250	200~250	10.0	25	紅
JA-1-300	250~300	12.0	25	藍
JA-1-400	350~400	16.0	25	褐
JA-1-500	450~520	20.0	25	紅
JA-1-600	520~620	24.0	25	灰
JA-1-700	620~700	28.0	25	黃
JA-1-850	700~860	34.0	25	土黃
JA-1-1000	860~1000	40.0	25	深綠
JA-2-1000	900~1040	40.0	25	紅
JA-2-1200	1040~1240	48.0	25	灰
JA-2-1400	1240~1400	56.0	25	黃
JA-2-1600	1400~1720	68.0	25	土黃
JA-2-2000	1720~2000	80.0	25	深綠
JA-2-2400	2000~2500	96.0	25	藍
JA-4-1600	1400~1600	64.0	25	褐
JA-4-2000	1800~2080	80.0	25	紅
JA-4-2400	2080~2480	96.0	25	灰
JA-4-2800	2480~2800	112.0	25	黃
JA-4-3200	2800~3440	136.0	25	土黃
JA-4-4000	3440~4000	160.0	25	深綠
JA-4-4800	4000~5000	192.0	25	藍
JA-6-3600	3120~3720	144.0	25	灰
JA-6-4200	3720~4200	168.0	25	黃
JA-6-5000	4200~5160	204.0	25	土黃
JA-6-6000	5160~6000	240.0	25	深綠
JA-9-5500	4680~5580	216.0	25	灰
JA-9-6500	5580~6300	252.0	25	黃
JA-9-7500	6300~7740	306.0	25	土黃
JA-9-9000	7740~9000	360.0	25	深綠
JA-9-10800	9000~11250	432.0	25	藍

JAC-1-150	130~160	3.8	40	藍
JAC-1-200	160~210	5.2	40	褐
JAC-1-350	300~390	9.0	40	灰
JAC-1-450	390~500	12.6	40	紅
JAC-1-650	500~650	15.5	40	綠
JAC-1-850	650~850	21.3	40	深綠
JAC-1-1000	850~1030	25.6	40	黃
JAC-2-700	600~780	18.0	40	灰
JAC-2-900	780~1000	25.2	40	紅
JAC-2-1300	1000~1300	31.0	40	綠
JAC-2-1700	1300~1700	42.6	40	深綠
JAC-2-2000	1700~2060	51.2	40	黃
JAC-4-1400	1200~1560	36.0	40	灰
JAC-4-1800	1560~2000	50.4	40	紅
JAC-4-2600	2000~2600	62.0	40	綠
JAC-4-3400	2600~3400	85.2	40	深綠
JAC-4-4000	3400~4120	102.4	40	黃

JAD-1-100	90~120	2	50	黄
JAD-1-150	120~170	3	50	白
JAD-1-250	170~280	5	50	深绿
JAD-1-350	280~370	7	50	红
JAD-1-450	420~480	9	50	褐
JAD-1-600	520~610	12	50	灰
JAD-1-750	610~810	15	50	土黄
JAD-1-850	810~870	17	50	绿
JAD-1-1000	870~1100	20	50	蓝
JAD-2-1200	1040~1220	24	50	灰
JAD-2-1400	1220~1620	30	50	土黄
JAD-2-1700	1620~1740	34	50	绿
JAD-2-2000	1740~2160	40	50	蓝
JAD-4-2400	2080~2440	48	50	灰
JAD-4-2800	2440~3240	60	50	土黄
JAD-4-3400	3240~3480	68	50	绿
JAD-4-4000	3480~4320	80	50	蓝

JAS-1-150	120~170	2.2	75	白
JAS-1-250	170~270	3.5	75	深綠
JAS-1-350	320~370	4.7	75	紅
JAS-1-450	370~470	6.0	75	藍
JAS-1-650	590~670	8.5	75	土黃
JAS-1-750	670~840	11.1	75	橙
JAS-1-1000	840~1050	13.5	75	綠
JAS-2-1300	1180~1340	17.0	75	土黃
JAS-2-1500	1340~1680	22.0	75	橙
JAS-2-2000	1680~2100	27.0	75	綠
JAS-4-2600	2360~2680	34.0	75	土黃
JAS-4-3000	2680~3360	44.4	75	橙
JAS-4-4000	3360~4200	54.0	75	綠

JAF-1-100	90~110	1.0	100	黃
JAF-1-150	110~160	1.5	100	白
JAF-1-200	160~220	2.0	100	深綠
JAF-1-300	220~320	2.9	100	紅
JAF-1-350	320~360	3.5	100	藍
JAF-1-400	360~430	4.0	100	黃/黑
JAF-1-450	430~470	4.5	100	白/黑
JAF-1-500	470~530	5.0	100	褐
JAF-1-600	530~650	5.9	100	紅/黑
JAF-1-700	650~700	7.0	100	灰
JAF-1-800	700~820	8.0	100	褐/黑
JAF-1-1000	820~1020	10.0	100	灰/黑

JAH-1-200	160~210	1.6	125	深綠
JAH-1-300	210~320	2.4	125	紅
JAH-1-350	320~360	2.8	125	深綠/黑
JAH-1-400	360~420	3.2	125	藍
JAH-1-450	420~470	3.6	125	紅/黑
JAH-1-550	470~580	4.4	125	褐
JAH-1-700	580~700	5.2	125	褐/黑
JAH-1-750	700~750	6.0	125	灰
JAH-1-900	750~900	6.8	125	灰/黑
JAH-1-1000	900~1000	7.9	125	土黃
JAH-1-1300	1000~1300	10.0	125	深綠
