SD-150不銹鋼伸縮接頭 SD-150產品圖

產品特色

伸縮囊：這是伸縮接頭最重要的一部份，以OMEGA曲線加工
  成型，板厚均勻，無局部應力集中的缺點，大幅地提高了伸縮
  使用次數。
液接面與管體同材質一體成型：無焊接點、可以消除焊接所造
  成的粒界腐蝕。
限制螺桿：為延長伸縮接頭的使用壽命，使伸縮量不超過限度
  ，造成不必要的損壞。 (裝置前，螺絲緊鎖以固定中心線及長
  度，裝置完成後，並須鬆開螺絲如圖示)
內筒：使用內筒的目的存於防止管中流體流經伸縮股時造成擾
  流現象，並降低壓力損失及防止伸縮囊因扭曲而破壞伸縮接頭。

主要用途

各種空調配管、消防配管、蒸氣配管。
一般工廠配管。
防止泵浦、空氣壓縮機聯結管路的振動。

SD-150不銹鋼伸縮接頭目錄下載 SD-150不銹鋼伸縮接頭目錄下載處

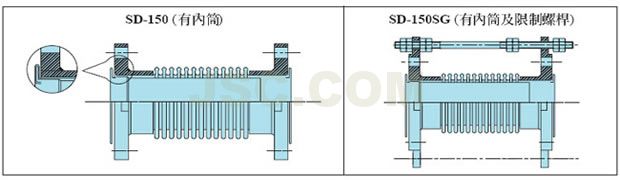

SD-150外型圖

    產品荷重/尺寸表

口徑 總長度
mm 		外徑
mm		 山數
 伸縮量
mm		 反作用力
Kg		 流體面積
cm^2
mm Inch
40 1 1/2 300 60 32 +10 -40 150 22.2
50 2 300 77 24 +10 -40 180 34.5
65 2 1/2 300 92 20 +10 -40 280 52.5
80 3 300 108 20 +10 -40 260 71.2
100 4 300 133 16 +10 -40 280 110.5
125 5 300 164 15 +10 -40 400 168.7
150 6 300 191 14 +10 -40 530 223.9
200 8 300 254 13 +10 -40 650 389.1
250 10 300 295 12 +10 -40 750 592.2
300 12 300 345 12 +10 -40 850 829.7
