| JD彈簧式避震器 |
 |
| |
| 產品特色 |
| |
|
 |
彈簧表面採ED及烤漆處理，防鏽能力佳。 |
 |
彈簧防鏽能力通過 ASTM B-117 及 CNS 8886 鹽霧試驗測試。 |
|
彈簧均經熱處理及應力消除處理，抗疲勞性佳。 |
|
本體材質為耐候橡膠。 |
|
可配合基座設計，使用於各類機械。 |
|
按裝簡單，節省時間。 |
|
彈簧直徑大於下壓至額定撓度之高度的0.8倍，其彈簧壓實時之下壓量 |
| |
大於額定撓度之50%。 |
| |
|
|
|
| 主要用途 |
 |
| |
|
|
泵浦基座 |
|
各類基座 |
| |
|
| |
|
| 規格 |

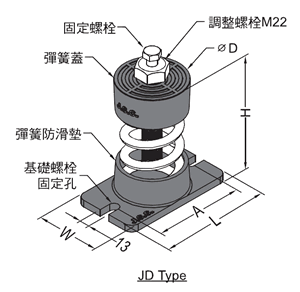

尺寸(mm) |
| L |
W |
A |
H |
φD |
固定螺栓 |
| JD-C |
145 |
83 |
116 |
154 |
83 |
M12 |
| JD-A |
145 |
83 |
116 |
164 |
83 |
M12 |
|
|
|
| |
| 產品荷重/尺寸表 |
| |
| 型號 |
荷重範圍Kgs |
彈性係數
Kg/mm |
適用撓度
mm |
彈簧顏色 |
| JD-100-C |
90~110 |
4.0 |
25 |
黃 |
| JD-150-C |
110~150 |
6.0 |
25 |
白 |
| JD-200-C |
150~200 |
8.0 |
25 |
深綠 |
| JD-250-C |
200~250 |
10.0 |
25 |
紅 |
| JD-300-C |
250~300 |
12.0 |
25 |
藍 |
| JD-400-C |
350~400 |
16.0 |
25 |
褐 |
| JD-500-C |
450~520 |
20.0 |
25 |
紅 |
| JD-600-C |
520~620 |
24.0 |
25 |
灰 |
| JD-700-C |
620~700 |
28.0 |
25 |
黃 |
| JD-850-C |
700~860 |
34.0 |
25 |
土黃 |
| JD-1000-C |
860~1000 |
40.0 |
25 |
深綠 |
| |
|
|
|
|
| JD-150-A |
130~160 |
3.8 |
40 |
藍 |
| JD-200-A |
160~210 |
5.2 |
40 |
褐 |
| JD-350-A |
300~390 |
9.0 |
40 |
灰 |
| JD-450-A |
390~500 |
12.6 |
40 |
紅 |
| JD-650-A |
500~650 |
15.5 |
40 |
綠 |
| JD-850-A |
650~850 |
21.3 |
40 |
深綠 |
| JD-1000-A |
850~1030 |
25.6 |
40 |
黃 |
|
| |
