| JS彈簧式避震器 |
 |
| |
| 產品特色 |
|
| |
|
 |
彈簧表面採ED及烤漆處理，防鏽能力佳。 |
|
彈簧防鏽能力通過ASTM B-117及CNS 8886鹽霧試驗測試。 |
|
彈簧均經熱處理及應力消除處理，抗疲勞性佳。 |
|
本體材質為碳鋼，表面採達克銹處理。 |
|

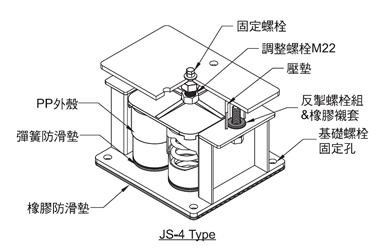

全規格均以PP耐衝擊外殼密閉組合。 |
|
底部防滑及反掣螺栓設計，安全性高。 |
|
按裝簡單，附高度壓墊可固定使用高度。 |
|
彈簧直徑大於下壓至額定撓度之高度的0.8倍，其彈簧壓實時之下壓量 |
| |
大於額定撓度之50%。 |
 |
彈簧撓度40mm。 |
| |
|
|
|
| 主要用途 |
 |
|
|
| |
|

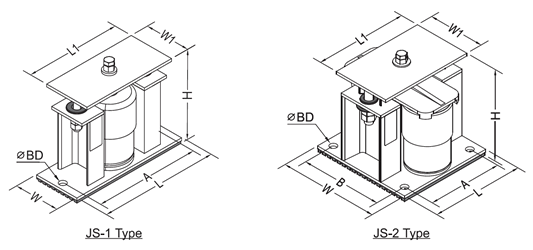

| 規格 |
尺寸(mm) |
固定螺栓 |
| L |
W |
L1 |
W1 |
A |
B |
H |
øBD |
| JS-1 |
260 |
100 |
210 |
100 |
230 |
- |
195 |
16 |
M12 |
| JS-2 |
205 |
220 |
205 |
125 |
165 |
180 |
200 |
16 |
| JS-4 |
280 |
260 |
320 |
190 |
240 |
220 |
200 |
16 |
|
|
| 產品荷重/尺寸表 |
| |
| 型号 |
荷重范围
Kgs |
弹性系数
Kg/mm |
适用挠度
mm |
弹簧颜色 |
| JS-1-40 |
30~50 |
1.0 |
40 |
黃 |
| JS-1-80 |
50~100 |
2.2 |
40 |
白 |
| JS-1-150 |
140~160 |
3.8 |
40 |
紅 |
| JS-1-200 |
190~230 |
5.3 |
40 |
褐 |
| JS-1-270 |
230~300 |
7.1 |
40 |
灰 |
| JS-1-340 |
300~380 |
9.5 |
40 |
白/黑 |
| JS-1-450 |
430~470 |
11.3 |
40 |
黃 |
| JS-1-530 |
470~570 |
14.3 |
40 |
灰/黑 |
| JS-1-650 |
570~660 |
16.1 |
40 |
深綠 |
| JS-1-750 |
720~760 |
18.7 |
40 |
紅 |
| JS-1-910 |
760~990 |
24.8 |
40 |
深綠/黑 |
| JS-1-1000 |
990~1120 |
28.0 |
40 |
紅/黑 |
| JS-2-900 |
860~940 |
22.6 |
40 |
黃 |
| JS-2-1050 |
940~1140 |
28.6 |
40 |
灰/黑 |
| JS-2-1300 |
1140~1320 |
32.2 |
40 |
深綠 |
| JS-2-1500 |
1320~1440 |
35.8 |
40 |
黃/黑 |
| JS-2-1800 |
1520~1980 |
49.6 |
40 |
深綠/黑 |
| JS-2-2000 |
1980~2240 |
56.0 |
40 |
紅/黑 |
| JS-4-1800 |
1720~1880 |
45.2 |
40 |
黃 |
| JS-4-2100 |
1880~2280 |
57.2 |
40 |
灰/黑 |
| JS-4-2600 |
2280~2640 |
64.4 |
40 |
深綠 |
| JS-4-3000 |
2640~2880 |
71.6 |
40 |
黃/黑 |
| JS-4-3600 |
3040~3960 |
99.2 |
40 |
深綠/黑 |
| JS-4-4000 |
3960~4480 |
112.0 |
40 |
紅/黑 |
|
| |
