| JM橡膠式避震器 |
 |
| |
| 產品特色 |
| |
|
 |
採多層式環型防振設計，防振效率佳。 |
|
荷重範圍大，並配合低自然頻率值設計。 |
|
結構簡單，按裝容易，施工成本低。 |
|
極佳的穩定性設計，堅固耐用。 |
|
能有效隔絕振動噪音。 |
| |
|
|
|
|
 |
| 產品荷重/尺寸表 |
| |
| 型號 |
標準
荷重
Kgs |
荷重 (Kgs) |
壓縮量
(mm) |
自然
頻率
(Hz) |

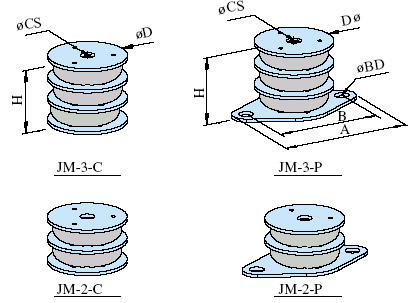

尺寸 (mm) |
| Min |
Max |
Dφ |
H |
A |
B |
φCS |
φBD |
| JM-0502-C.P. |
30 |
15 |
35 |
5.0 |
7.0 |
50 |
30 |
91 |
73 |
M8 |
9 |
| JM-0503-C.P. |
30 |
15 |
35 |
7.0 |
6.0 |
50 |
44 |
91 |
73 |
M8 |
9 |
| JM-0602-C.P. |
60 |
30 |
80 |
9.0 |
7.0 |
60 |
35 |
105 |
83 |
M8 |
11 |
| JM-0603-C.P. |
60 |
30 |
80 |
13.0 |
6.0 |
60 |
51 |
105 |
83 |
M8 |
11 |
| JM-0802-C.P. |
120 |
60 |
150 |
11.0 |
6.3 |
80 |
47 |
140 |
110 |
M10 |
13 |
| JM-0803-C.P. |
120 |
60 |
150 |
15.0 |
5.3 |
80 |
68 |
140 |
110 |
M10 |
13 |
| JM-1202-C.P. |
250 |
120 |
300 |
18.0 |
5.0 |
120 |
67 |
210 |
165 |
M12 |
15 |
| JM-1203-C.P. |
250 |
120 |
300 |
27.0 |
4.2 |
120 |
98 |
210 |
165 |
M12 |
15 |
| JM-1602-C.P. |
550 |
280 |
700 |
25.0 |
4.4 |
160 |
86 |
280 |
220 |
M16 |
19 |
| JM-1603-C.P. |
550 |
280 |
700 |
39.0 |
3.5 |
160 |
126 |
280 |
220 |
M16 |
19 |
|
| |
|
|
| |
