SD-150不锈钢伸缩接头 SD-150产品图

产品特色

伸缩囊：这是伸缩接头最重要的一部份，以OMEGA曲线加
  工成型，板厚均匀，无局部应力集中的缺点，大幅地提高了
  伸缩使用次数。
液接面与管体同材质一体成型：无焊接点、可以消除焊接所
  造成的粒界腐蚀。
限制螺杆：为延长伸缩接头的使用寿命，使伸缩量不超过限
  度，造成不必要的损坏。 (装置前，螺丝紧锁以固定中心线
  及长度，装置完成后，并须松开螺丝如图示)
内筒：使用内筒的目的存于防止管中流体流经伸缩股时造成
  扰流现象，并降低压力损失及防止伸缩囊因扭曲而破坏伸缩
  接头。

主要用途

各种空调配管、消防配管、蒸气配管。
一般工厂配管。
防止泵浦、空气压缩机联结管路的振动。

SD-150不锈钢伸缩接头目录下载 SD-150不锈钢伸缩接头目录下载处

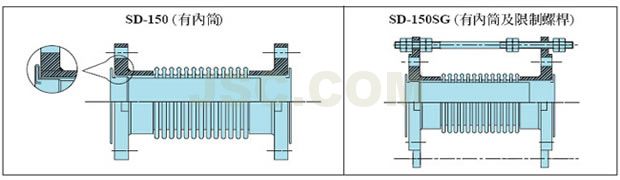

SD-150外型图
    产品荷重/尺寸表

口径 总长度
mm 		外径
mm		 山数
 伸缩量
mm		 反作用力
Kg		 流体面积
cm^2
mm Inch
40 1 1/2 300 60 32 +10 -40 150 22.2
50 2 300 77 24 +10 -40 180 34.5
65 2 1/2 300 92 20 +10 -40 280 52.5
80 3 300 108 20 +10 -40 260 71.2
100 4 300 133 16 +10 -40 280 110.5
125 5 300 164 15 +10 -40 400 168.7
150 6 300 191 14 +10 -40 530 223.9
200 8 300 254 13 +10 -40 650 389.1
250 10 300 295 12 +10 -40 750 592.2
300 12 300 345 12 +10 -40 850 829.7
