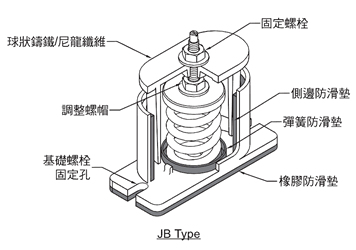

| JB弹簧式避震器 |
 |
| |
| 产品特色 |
| |
|
 |
弹簧表面采ED及烤漆处理，防锈能力佳。 |
 |
弹簧防锈能力通过ASTM B-117及CNS 8886盐雾试验测试。 |
|
弹簧均经热处理及应力消除处理，抗疲劳性佳。 |
|
本体材质为球状铸铁FCD45，表面采热浸镀锌处理。 |
|
适用于各类机械内避震装置。 |
|
按装简单，附高度压垫可固定使用高度。 |
|
弹簧直径大于下压至额定挠度之高度的0.8倍，其弹簧压实时之下压量 |
| |
大于额定挠度之50%。 |
| |
|
|
|
| 主要用途 |
 |
|
|
|
| 规格 |
尺寸(mm) |
| L |
W |
A |
B |
H |
φCS |
| JB-S |
150 |
65 |
130 |
104 |
130 |
M10 |
| JB-M |
210 |
86 |
185 |
149 |
185 |
M12 |
| JB-N |
210 |
86 |
185 |
149 |
185 |
M12 |
|
|
|
| 產品荷重/尺寸表 |
| |
| 型号 |
荷重范围Kg |
弹性系数
Kg/mm |
适用挠度
mm |
弹簧颜色 |
| JB-020-S |
10~20 |
0.8 |
25 |
黃 |
| JB-030-S |
20~30 |
1.2 |
25 |
深綠 |
| JB-050-S |
30~50 |
2.0 |
25 |
紅 |
| JB-070-S |
50~80 |
2.8 |
25 |
藍 |
| JB-090-S |
80~100 |
3.6 |
25 |
褐 |
| JB-120-S |
100~130 |
4.8 |
25 |
灰 |
| JB-150-S |
130~150 |
6.0 |
25 |
白 |
| JB-180-S |
150~180 |
7.2 |
25 |
橙 |
| JB-250-S |
200~250 |
10.0 |
25 |
绿 |
| |
| JB-100-M |
90~110 |
4.0 |
25 |
黄 |
| JB-150-M |
110~150 |
6.0 |
25 |
白 |
| JB-200-M |
150~200 |
8.0 |
25 |
深绿 |
| JB-250-M |
200~250 |
10.0 |
25 |
红 |
| JB-300-M |
250~300 |
12.0 |
25 |
蓝 |
| JB-400-M |
350~400 |
16.0 |
25 |
褐 |
| JB-500-M |
450~520 |
20.0 |
25 |
红 |
| JB-600-M |
520~620 |
24.0 |
25 |
灰 |
| JB-700-M |
620~700 |
28.0 |
25 |
黄 |
| JB-850-M |
700~860 |
34.0 |
25 |
土黄 |
| JB-1000-M |
860~1000 |
40.0 |
25 |
深绿 |
| |
| JB-150-N |
130~160 |
3.8 |
40 |
蓝 |
| JB-200-N |
160~210 |
5.2 |
40 |
褐 |
| JB-350-N |
300~390 |
9.0 |
40 |
灰 |
| JB-450-N |
390~500 |
12.6 |
40 |
红 |
| JB-650-N |
500~650 |
15.5 |
40 |
绿 |
| JB-850-N |
650~850 |
21.3 |
40 |
深绿 |
| JB-1000-N |
850~1030 |
25.6 |
40 |
黄 |
|
| |
