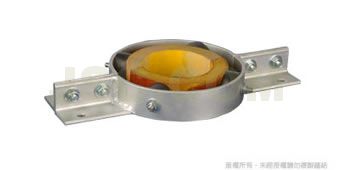

| DB立管用避震器 |
 |
| |
| 产品特色 |
| |
|
 |
大楼立式配管专用之防震管架。 |
|
可有效隔绝震动与噪音。 |
|
防震架本体采电镀锌处理。 |
|
表列保温棉厚度为参考值。 |
|
可防止地震时对配管所造成的破坏 |
|
表列尺寸是依JIS配管用碳素钢管设计，若配管为其它规 |
| |
范标准钢管，请事先提供相关资料。 |
|
|
 |
|

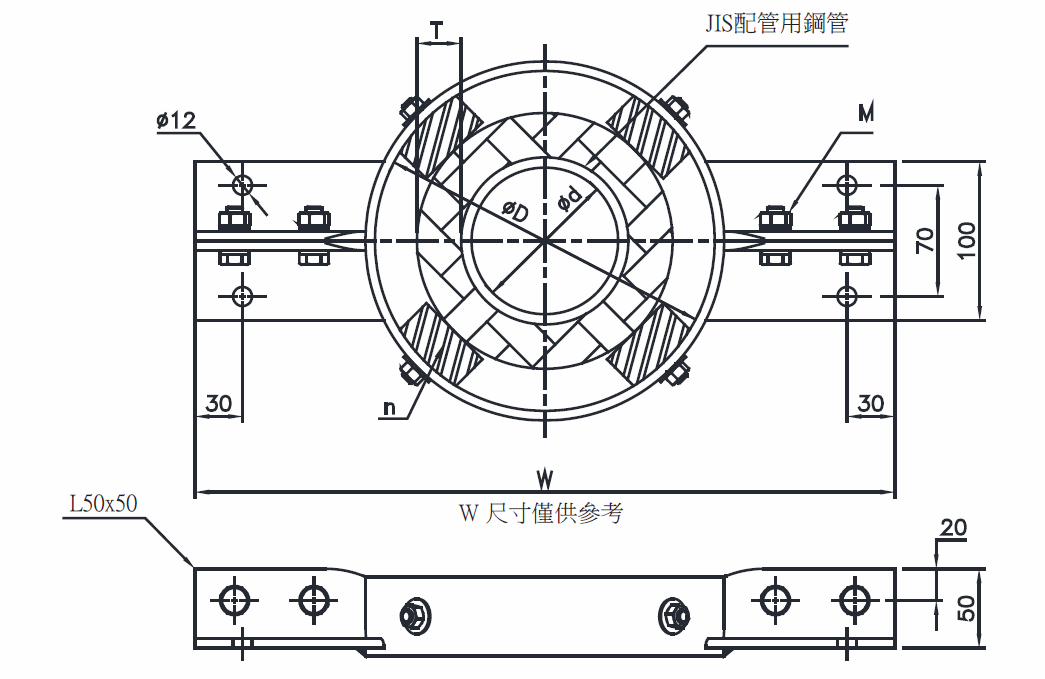

| 产品荷重/尺寸表 |
| |
| 型号 |
公称尺寸 |
尺寸(mm) |
n(Pcs) |
| ød |
øD |
W |
M |
保温材厚度 T |
| DB-080 |
80A |
89.1 |
173 |
385 |
M10×30L |
20 |
4 |
| DB-100 |
100A |
114.3 |
208 |
420 |
M10×30L |
25 |
4 |
| DB-125 |
125A |
139.8 |
234 |
446 |
M10×30L |
25 |
6 |
| DB-150 |
150A |
165.2 |
259 |
471 |
M10×30L |
25 |
6 |
| DB-200 |
200A |
216.3 |
340 |
552 |
M10×30L |
40 |
6 |
| DB-250 |
250A |
267.4 |
391 |
603 |
M10×30L |
40 |
6 |
| DB-300 |
300A |
318.5 |
443 |
655 |
M10×30L |
40 |
6 |
| DB-350 |
350A |
355.6 |
500 |
718 |
M12×30L |
50 |
8 |
| DB-400 |
400A |
406.4 |
550 |
768 |
M12×30L |
50 |
8 |
| DB-450 |
450A |
457.2 |
601 |
819 |
M12×30L |
50 |
10 |
| DB-500 |
500A |
508 |
652 |
870 |
M12×30L |
50 |
10 |
|
| |
|
|
| |
