CB&CC型防震基座

产品特色

CC&CB型防振基座为圆型冷却水塔专用之防振基座。
CC&CB型防振基座，以槽钢制作并配合JA型、JK型、JS型
  、JG型避震器使用，防震效果佳。

CC&CB产品图
主要用途
冷却水塔。
表面处理
热浸镀锌。
CC&CB型防振基座目录下载 CC&CB型防振基座目录下载处

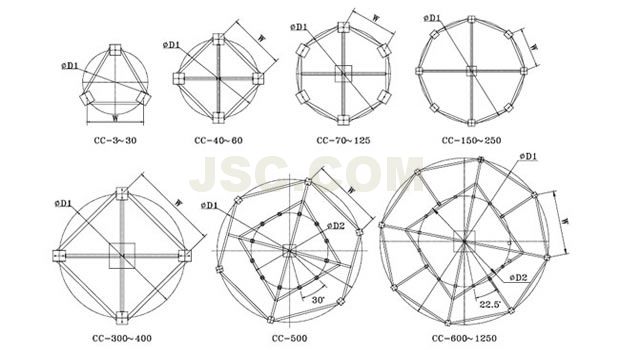

CC尺寸图
    产品荷重/尺寸表

规格
TYPE		 参考机型 尺寸（mm） 槽铁规格
φD1 φD2 W
CC-020 KST-15~20 (金日) 956 *  823 [ 75*40
CC-030 KST-25~30 1180 *  1022 [ 75*40
CC-060 KST-40~60 1440 *  1018 [ 100*50
CC-080 KST-70~80 1700 *  850 [ 100*50
CC-125 KST-100~125 2120 *  1060 [ 100*50
CC-175 KST-150~175 2690 *  1029 [ 100*50
CC-250 KST-200~250 3160 *  1212 [ 125*65
CC-260 KLN-250 3550 *  1358 [ 125*65
CC-300 KST-300 4520 *  3196 [ 125*65
CC-350 KST-350 4740 *  3351 [ 125*65
CC-400 KST-400 4740 *  3351 [ 150*75
CC-500 KST-500 5460 2900  2730 [ 150*75
CC-800 KST-600~800 6540 3600 2468 [ 150*75
CC-1250 KST-1000~1250 7630 4155 2920 [ 150*75
＊上表各部尺寸系依据参考机型设计，若蒙惠顾请再提供尺寸确认。

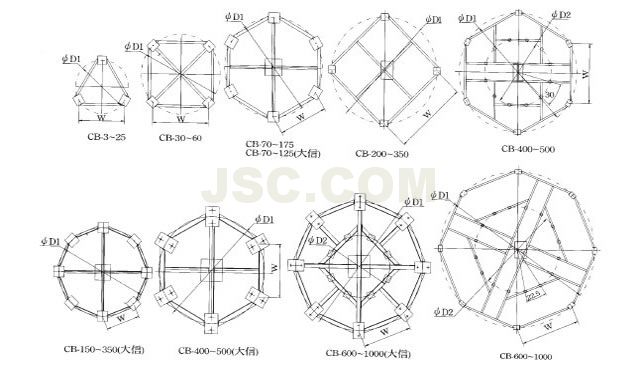

CB尺寸图

型号 参考机型 尺寸（mm） 参考机型 尺寸（mm） 槽铁规格
øD1 øD2 W øD1 øD2 W
CB-020 LBC-15~20 950 * 823 TSC-20 808 * 700 [ 75*40
CB-025 LBC-25 1120 * 970 TSC-25 970 * 840 [ 75*40
CB-030 LBC-30 1330 * 940 TSC-30 1175 * 830 [ 75*40
CB-040 LBC-40 1470 * 1039 TSC-40 1355 * 958 [ 100*50
CB-060 LBC-50~60 1680 * 1188 TSC-50~60 1585 * 1130 [ 100*50
CB-080 LBC-70~80 1760 * 880 TSC-70~80 1760 * 880 [ 100*50
CB-100 LBC-100 2350 * 1175 TSC-100 2100 * 1050 [ 100*50
CB-125 LBC-125 2620 * 1310 TSC-125 2420 * 1210 [ 100*50
CB-175 LBC-150~175 2860 * 1430 TSC-150~175 1760 * 1056 [ 100*50
CB-250 LBC-200~250 3354 * 2372 TSC-200~250 3080 * 1179 [ 125*65
CB-300 LBC-300 3964 * 2803 TSC-300 3970 * 1519 [ 125*65
CB-350 LBC-350 4297 * 3039 TSC-350 3970 * 1519 [ 125*65
CB-400 LBC-400 5100 2900 2550 TSC-400 5100 * 2550 [ 150*75
CB-500 LBC-500 5500 3100 2750 TSC-500 5100 * 2550 [ 150*75
CB-700 LBC-600~700 6480 3600 2480 TSC-600~700 6300 3750 2411 [ 150*75
CB-1000 LBC-800~1000 7500 4155 2870 TSC-800~1000 7100 4460 2717 [ 150*75
＊上表各部尺寸系依据参考机型设计，若蒙惠顾请再提供尺寸确认。

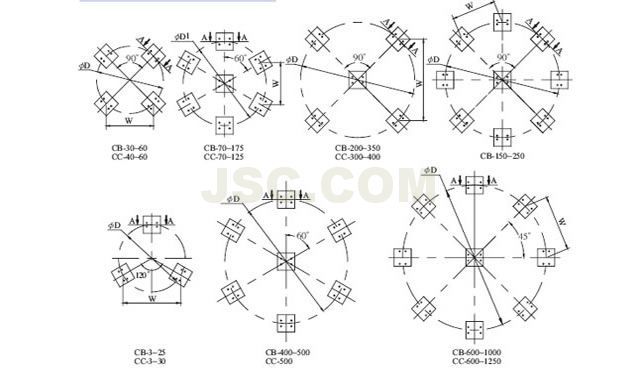

CC&CB尺寸图
CC&CB尺寸图

规      格 参考机型 ψD1 (mm) W (mm)
CC-020 KST-15~20 (金日) 956 828
CC-030 KST-25~30 1180 1022
CC-060 KST-40~60 1440 1018
CC-080 KST-70~80 1700 850
CC-125 KST-100~125 2120 1060
CC-175 KST-150~175 2690 1029
CC-250 KST-200~250 3160 1212
CC-260 KLN-250 3550 1358
CC-300 KST-300 4520 3196
CC-350 KST-350 4740 3351
CC-400 KST-400 4740 3351
CC-500 KST-500 5460 2730
CC-800 KST-600~800 6540 2468
CC-1250 KST-1000~1250 7630 2920
＊上表各部尺寸系依据参考机型设计，若蒙惠顾请再提供尺寸确认。

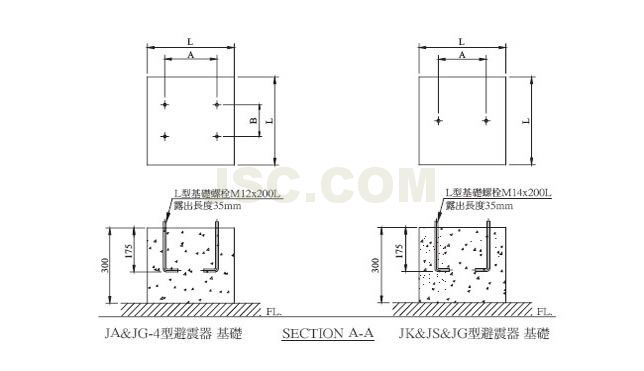

规格 尺寸（mm）
L A B
JA-1 350 230 *
JA-2 350 195 180
JA-4 400 290 135
JK-1 350 230 *
JK-2 350 190 *
JK-4 400 320 *
JS-1 350 230 *
JS-2 350 195 180
JS-4 400 260 220
JG-1 350 186 *
JG-2 400 300 *
JG-4 500 390 100
规   格 参考机型 尺寸（mm）
øD1 (mm) W (mm)
CB-020 LBC-15~20 (良机) 950 823
CB-025 LBC-25 1120 970
CB-030 LBC-30 1330 940
CB-040 LBC-40 1470 1039
CB-060 LBC-50~60 1680 1188
CB-080 LBC-70~80 1760 880
CB-100 LBC-100 2350 1175
CB-125 LBC-125 2620 1310
CB-175 LBC-150~175 2860 1430
CB-250 LBC-200~250 3354 2372
CB-300 LBC-300 3964 2803
CB-350 LBC-350 4297 3039
CB-400 LBC-400 5100 2550
CB-500 LBC-500 5500 2750
CB-700 LBC-600~700 6480 2480
CB-1000 LBC-800~1000 7500 2870
CC-020 KST-15~20 (金日) 956 828
CC-030 KST-25~30 1180 1022
CC-060 KST-40~60 1440 1018
CC-080 KST-70~80 1700 850
CC-125 KST-100~125 2120 1060
CC-175 KST-150~175 2690 1029
CC-250 KST-200~250 3160 1212
CC-260 KLN-250 3550 1358
CC-300 KST-300 4520 3196
CC-350 KST-350 4740 3351
CC-400 KST-400 4740 3351
CC-500 KST-500 5460 2730
CC-800 KST-600~800 6540 2468
CC-1250 KST-1000~1250 7630 2920
