CD型防震基座

产品特色

CD型防振基座为方型冷却水塔专用之防振基座。

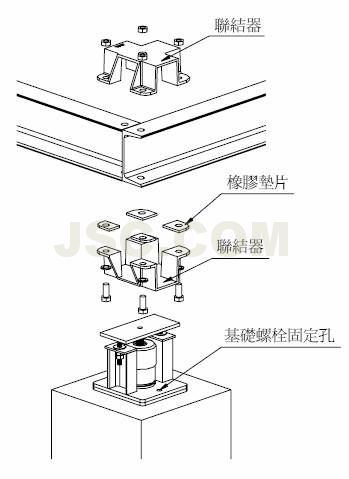

CD型防振基座，以槽钢制作并配合JA型、JK型、JS型、JG
  型避震器使用，防震效果佳。
专利证书号 ：M240500

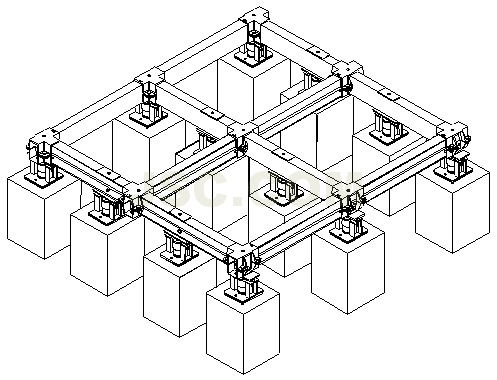

CD产品图
主要用途
冷却水塔。
表面处理
热浸镀锌。

CD型防振基座目录下载 CD型防振基座目录下载处
CC尺寸图

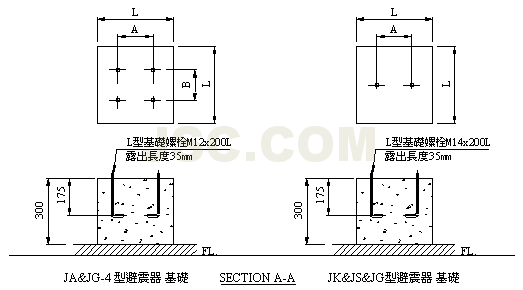

CD基础墩

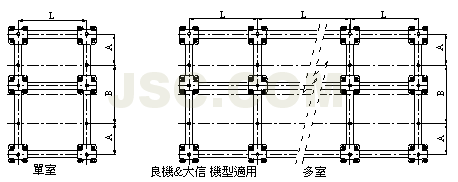

CD良机&大信机型适用

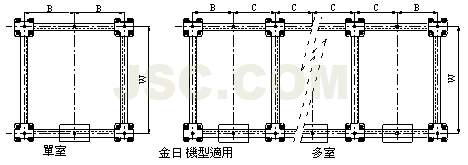

CD金日机型适用

型号 型式 参考机型 尺寸（mm） 槽铁规格
L A B
CD-080 单室 LRC-SA-80 1405 635 1360 [ 100*50
CD-100 LRC-SA-100 1605 635 [ 100*50
CD-125 LRC-SA-125 1805 735 [ 100*50
CD-150 LRC-SA-150 2005 735
CD-175 LRC-SA-175 2210 835 [ 100*50
CD-200 LRC-SA-200 2210 885 [ 100*50
LRC-H-200 2410 885
CD-225 LRC-SA-225 2510 985 [ 100*50
CD-250 LRC-SA-250 2810 985 [ 100*50
CD-300 二室 LRC-SA-300 1805 735 [ 150*75
LRC-H-300 2005 735
CD-350 LRC-SA-350 2210 835 [ 150*75
CD-400 LRC-SA-400 2210 885 [ 150*75
LRC-H-400 2210 885
CD-450 LRC-SA-450 2510 985 [ 150*75
CD-500 LRC-SA-500 2810 985 [ 150*75
CD-600 三室 LRC-SA-600 2210 885 [ 150*75
LRC-H-600 2410
CD-700 四室 LRC-SA-700 2510 985 [ 150*75
CD-800 LRC-SA-800 2210 885 [ 150*75
LRC-H-800 2410
CD-900 LRC-SA-900 2510 985 [ 150*75
CD-1000 LRC-SA-1000 2810 985 [ 150*75
CD-1125 五室 LRC-SA-1125 2510 985 [ 150*75
CD-1250 LRC-SA-1250 2810 985 [ 150*75

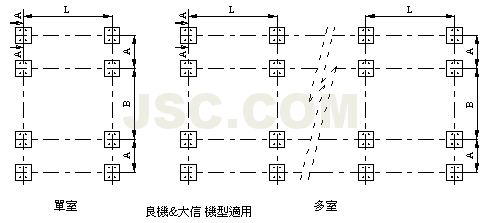

CD良机&大信基础图

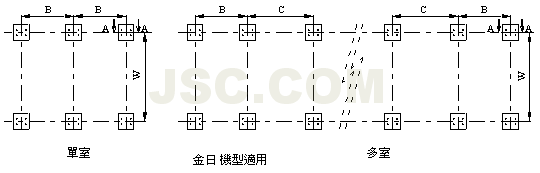

CD金日基础图
＊配合防震基座之基础高度，各基础墩同高度。

型号 型式 参考机型 尺寸（mm）
L A B
CD-080 单室 LRC-SA-80 1405 635 1360
CD-100 LRC-SA-100 1605 635
CD-125 LRC-SA-125 1805 735
CD-150 LRC-SA-150 1805 735
CD-175 LRC-SA-175 2210 835
CD-200 LRC-SA-200 2210 885
LRC-H-200 2410 885
CD-225 LRC-SA-225 2510 985
CD-250 LRC-SA-250 2810 985
CD-300 二室 LRC-SA-300 1805 735
LRC-H-300 2005 735
CD-350 LRC-SA-350 2210 835
CD-400 LRC-SA-400 2210 885
LRC-H-400 2210 885
CD-450 LRC-SA-450 2510 985
CD-500 LRC-SA-500 2810 985
CD-600 三室 LRC-SA-600 2210 885
LRC-H-600 2410
CD-700 四室 LRC-SA-700 2510 985
CD-800 LRC-SA-800 2210 885
LRC-H-800 2410
CD-900 LRC-SA-900 2510 985
CD-1000 LRC-SA-1000 2810 985
CD-1125 五室 LRC-SA-1125 2510 985
CD-1250 LRC-SA-1250 2810 985
规格 尺寸（mm）
L A B
JA-1 350 230 *
JA-2 350 195 180
JA-4 400 290 135
JK-1 350 230 *
JK-2 350 190 *
JK-4 400 320 *
JS-1 350 230 *
JS-2 350 195 180
JS-4 400 240 220
JG-1 350 186 *
JG-2 400 300 *
JG-4 500 390 100
型号 型式 参考机型 尺寸（mm） 参考机型 尺寸（mm）
W B C L B A
CD-080 单室 KFT-80 1550 635   TSS-080 1400 810 1330
CD-100 KFT-100 1550 635 TSS-100 1600 1630
CD-125 KFT-125 1855 928 TSS-125 1750 1630
CD-150 KFT-150 TSS-150
CD-175 KFT-175 1855 928 TSS-175 1850 1930
CD-200 KFT-200 1855 1080 TSS-200 2100 1930
CD-225 KFT-225 2160 1080 TSS-225 2650 2230
CD-250 KFT-250 2160 1080 TSS-250 2900 2230
CD-300 二室 KFT-300 1855 928 1068 TSS-300 1855 1930
CD-350 KFT-350 1855 928 1068 TSS-350 2100 1930
CD-400 KFT-400 2160 1080 1220 TSS-400 2350 1930
CD-450 KFT-450 2160 1080 1220 TSS-450 2650 2230
CD-500 KFT-500 2160 1080 1220 TSS-500 2900 2230
CD-600 三室 KFT-600 2160 1080 1220 TSS-600 2350 1930
CD-700 四室 KFT-700 1855 928 1068 TSS-700 2900 2230
CD-800 KFT-800 2160 1080 1220 TSS-800 2350 1930
CD-900 KFT-900 2160 1080 1220 TSS-900 2650 2230
CD-1000 KFT-1000 2160 1080 1220 TSS-1000 2900 2230
CD-1125 五室 KFT-1125 2160 1080 1220 TSS-1125 2650 2230
CD-1250 KFT-1250 2160 1080 1220 TSS-1250 2950 2230
